De ce geometria de extrudare este prima decizie în proiectarea termică
Fiecare problemă de răcire industrială începe cu aceeași întrebare: câtă suprafață poate expune o anumită secțiune transversală aerului în mișcare fără a adăuga masă sau costuri inutile. Profille de extrudare din aluminiu rezolvă acest lucru prin geometrie mai degrabă decât prin materiale exotice, deoarece aliajele de aluminiu utilizate în extrudări de management termic oferă deja un echilibru favorabil de conductivitate, greutate și prelucrabilitate. Adevărata variabilă de inginerie este forma aripioarelor, distanța și adâncimea, motiv pentru care familii de profil, cum ar fi designul aripioarelor zimțate și aspectul radial al floarea-soarelui, există unul lângă celălalt, mai degrabă decât unul care îl înlocuiește pe celălalt.
Acest articol defalcă patru profiluri de extrudare specificate în mod obișnuit în driverele LED, controlerele de motoare, sursele de alimentare și cadrele echipamentelor modulare, apoi oferă o comparație practică, astfel încât inginerii și echipele de achiziții să poată potrivi un profil cu un ciclu de funcționare, mai degrabă decât cu o singură fișă de date.
Cum căldura lasă de fapt un profil de aluminiu
Înainte de a compara profilele, vă ajută să vedeți calea pe care o urmează căldura odată ce intră în extrudare. Baza conduce căldura departe de componentă, matricea de aripioare multiplică zona de contact cu aerul, iar fluxul de aer (natural sau forțat) duce căldura departe de suprafețele aripioarelor. Un profil care ignoră oricare dintre aceste trei etape are performanțe slabe, indiferent de cât de mult metal folosește.
Profile de radiator zimtate: Maximizarea suprafeței pe milimetru
The radiator zimțat Profilul taie câmpul aripioarelor în segmente înguste, asemănătoare dintelui, mai degrabă decât să lase aripioare continue drepte. Acest lucru întrerupe stratul limită de aer care se formează de-a lungul unei suprafețe plane a aripioarelor, care altfel încetinește schimbul de căldură pe măsură ce aerul se deplasează mai departe de-a lungul lungimii aripioarei. În aplicațiile de convecție naturală, ruperea acelui strat limită în mod repetat pe o suprafață zimțată poate crește disiparea eficientă a căldurii cu o marjă semnificativă în comparație cu o extrudare cu aripioare netede a aceleiași amprente generale.
Unde crețul ajută cel mai mult
- Dulapuri pentru echipamente închise cu flux de aer limitat sau fără forță
- Carcase pentru driver LED unde este necesară o amprentă compactă
- Aplicații cu încărcare termică continuă și constantă, mai degrabă decât vârfuri ascuțite
Deoarece dințarea reduce ușor adâncimea aripioarelor în comparație cu o aripioară dreaptă de grosime egală, acest profil schimbă o cantitate mică de lungime a aripioarelor brute pentru un câștig mare în suprafața de margine expusă, care este metrica mai relevantă în convecție naturală.

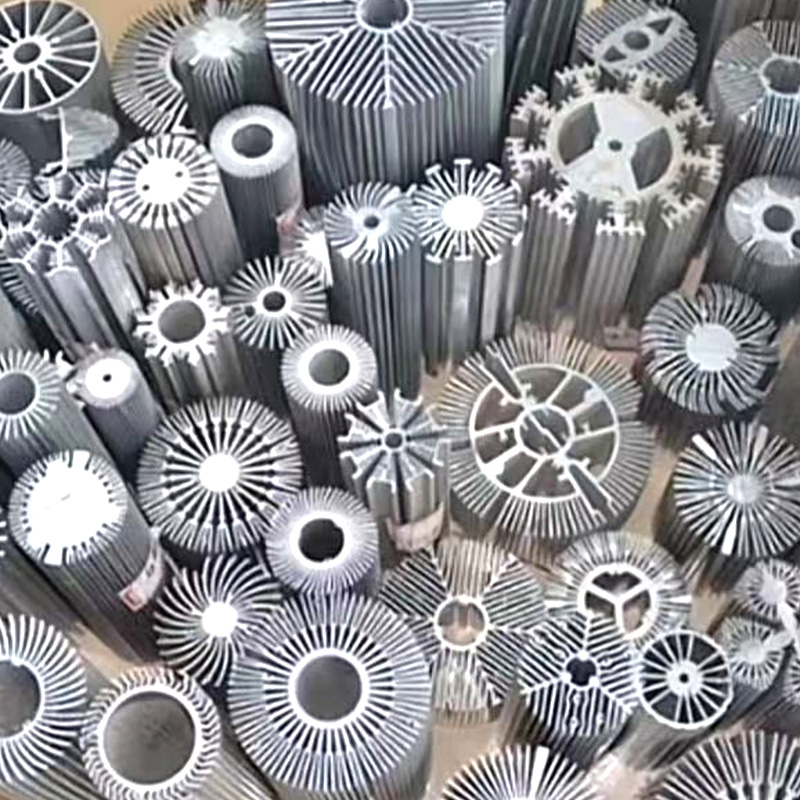

Profiluri pentru radiator floarea soarelui: distribuție radială a aripioarelor pentru răcire la 360 de grade
The calorifer de floarea soarelui profilul aranjează aripioarele radial în jurul unui miez central, asemănând mai degrabă cu spițele decât cu plăci paralele. Acest aspect distribuie căldura uniform în toate direcțiile în loc să concentreze disiparea de-a lungul unui singur plan, ceea ce contează pentru componentele montate cu flux de aer care vine dintr-un unghi imprevizibil, cum ar fi corpurile LED montate pe tavan sau de sine stătătoare.
Dispunerea aripioarelor radiale funcționează constant, indiferent de orientarea de montare, ceea ce reduce necesitatea de a specifica direcția fluxului de aer în timpul planificării instalării.
Design-urile radiale tind, de asemenea, să disperseze căldura mai uniform pe corpul corpului, ceea ce reduce riscul de apariție a punctelor fierbinți pe carcasa exterioară, o preocupare comună pentru LED-urile de mare putere și carcasele de iluminat industrial.

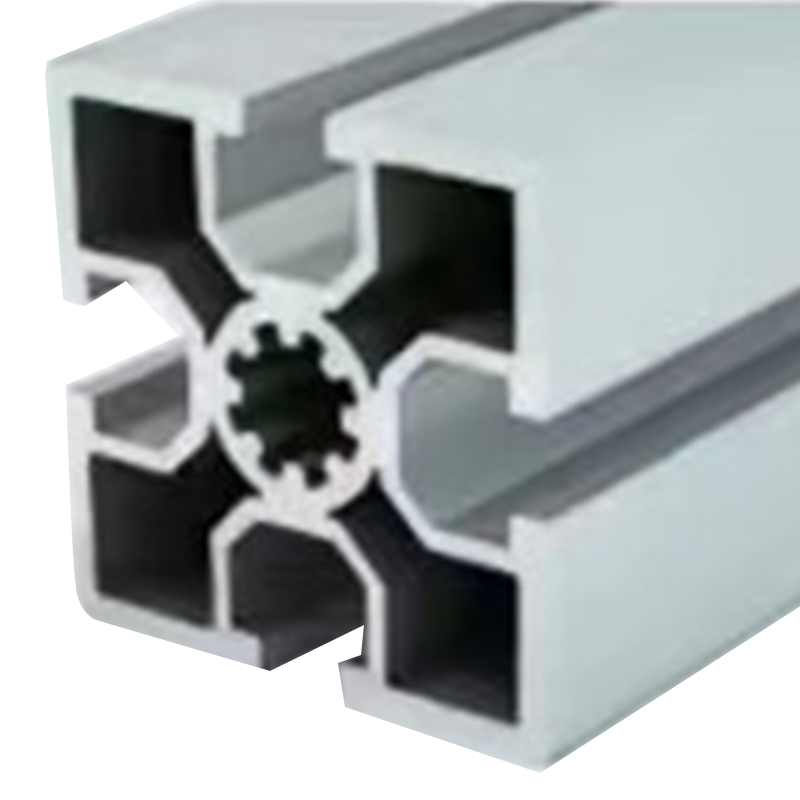

Profil de sârmă de aluminiu 4040 Flow: cadru structural cu traseu cablu încorporat
Nu orice extrudare dintr-un sistem termic sau industrial este menită să disipeze căldura direct. The Profil de sârmă de aluminiu 4040 flow este o secțiune modulară cu fantă în T, de 40 mm pe 40 mm în secțiune transversală, concepută pentru a construi cadre structurale pentru stații de lucru, suporturi transportoare și incinte pentru echipamente, oferind în același timp canale interne pentru dirijarea cablurilor sau a tuburilor în afara vederii.
Roluri tipice într-un ansamblu de sistem de răcire
- Formarea cadrului exterior care susține panourile radiatorului sau tăvile ventilatorului
- Dirijați cablurile de alimentare și de senzori departe de suprafețele fierbinți
- Permiterea reconfigurarii fără instrumente pe măsură ce se modifică configurația echipamentelor
Tub dreptunghiular lat 4080: suport portant pentru ansambluri mai mari
Când un cadru trebuie să se întindă pe distanțe mai mari sau să poarte panouri radiatoare mai grele, Tub dreptunghiular lat de 4080 extinde aceeași logică a slotului în T într-o secțiune mai largă de 40 mm pe 80 mm. Lățimea adăugată crește rezistența secțiunii la îndoire sub sarcină, ceea ce contează atunci când un cadru susține panouri mari de radiatoare, carcase industriale sau rafturi pentru echipamente cu mai multe rafturi.
Asocierea secțiunilor 4040 pentru un cadru intern mai ușor cu secțiunile 4080 pentru deschiderile portante primare este o modalitate obișnuită de a echilibra costul materialului cu rigiditatea structurală într-un singur ansamblu.
Compararea comportamentului secțiunii transversale dintr-o privire
Tabel de referință pentru selecția profilului
| Profile | Funcția primară | Model de aripioare sau slot | Cel mai potrivit pentru |
|---|---|---|---|
| Zintat radiator | Disiparea termică | Aripioare dentare segmentate | Carcase compacte cu convecție naturală |
| floarea soarelui radiator | Disiparea termică | Aripioare radiale ale spițelor | Corpuri de iluminat omnidirecționale |
| Profil de sârmă de curgere 4040 | Încadrarea structurală | Slot în T 40x40 cu canal de sârmă | Cadre ușoare și gestionarea cablurilor |
| Tub lat de 4080 | Încadrarea structurală | Slot în T de 40x80 cu canal de sârmă | Ansambluri portante cu deschidere lungă |
Potrivirea unui profil cu aplicația
Decizia se rezumă de obicei la două întrebări: este scopul disipării căldurii sau suportul structural, iar dacă este termic, fluxul de aer va ajunge dintr-o direcție fixă sau din mai multe unghiuri. Un profil zimțat se potrivește unei carcase cu orientare fixă, cu un flux de aer limitat, în timp ce un profil de floarea soarelui se potrivește unui dispozitiv suspendat sau de sine stătător expus la aer pe toate părțile. Odată ales profilul termic, nevoile de încadrare sunt abordate separat cu 4040 de secțiuni pentru o structură interioară mai ușoară și 4080 de secțiuni oriunde ansamblul trebuie să reziste la îndoirea pe o lungime mai lungă.
Lista de verificare a deciziei rapide
- Orientare fixă de montare și carcasă închisă: luați în considerare geometria aripioarelor zimțate
- Montare deschisă cu flux de aer din mai multe părți: luați în considerare geometria radială a floarea-soarelui
- Cadru interior ușor sau dirijare a cablurilor: profil 40x40
- Lucrări lungi sau încărcări mai mari de panouri: profil 40x80
Întrebări frecvente
Î1: O suprafață zimțată a aripioarelor reduce rezistența structurală a extrudarii?
Cresta este limitată la vârfurile aripioarelor și nu afectează în mod semnificativ grosimea bazei, astfel încât integritatea structurală generală în scopuri de montare rămâne în mare parte neschimbată.
Q2: Un calorifer de floarea soarelui poate fi montat atât orizontal, cât și vertical?
Da, aranjamentul aripioarelor radiale este proiectat special pentru a funcționa constant, indiferent de orientarea de montare, spre deosebire de modelele cu aripioare paralele care favorizează o singură direcție.
Î3: Ce deosebește profilul 4040 de profilul 4080 în afară de lățime?
Dincolo de secțiunea transversală mai largă, profilul 4080 oferă o rezistență mai mare la îndoire sub sarcină, făcându-l mai potrivit pentru deschideri mai lungi nesuportate în cadrul unui cadru.
Î4: Cablurile pot fi direcționate intern prin ambele profile 4040 și 4080?
Ambele profile includ canale interne destinate dirijarii cablurilor sau țevilor, menținând cablajul protejat și ferit de vedere în cadrul structurii cadrului.
Î5: Se aplică de obicei anodizarea acestor profile de extrudare?
Anodizarea este o etapă comună de finisare atât pentru profilele structurale, cât și pentru radiatoare, îmbunătățind durabilitatea suprafeței și rezistența la coroziune fără a afecta performanța termică sau structurală.
